Cremallera de Dirección: Elemento Clave del Sistema de Dirección Automotriz

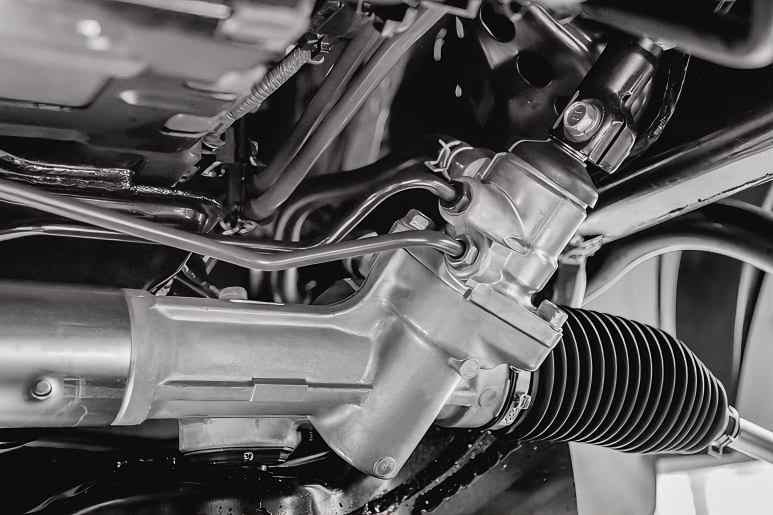

¿Qué es la cremallera de dirección?
La cremallera de dirección es un componente esencial del sistema de dirección de un vehículo. Su función principal consiste en transformar el movimiento rotatorio del volante en movimiento lineal, el cual permite orientar las ruedas delanteras hacia la dirección deseada. Este mecanismo combina un piñón, conectado al eje del volante, con una barra dentada lineal denominada cremallera. Al girar el volante, el piñón engrana con la cremallera, desplazándola lateralmente y generando así el movimiento de las ruedas.
Este sistema se encuentra alojado en una carcasa metálica situada transversalmente en el eje delantero del vehículo. A cada extremo de la cremallera se unen las rótulas de dirección, que a su vez están conectadas a los brazos de las ruedas. Su eficiencia y precisión han convertido al mecanismo piñón-cremallera en el sistema de dirección más extendido en vehículos de pasajeros, especialmente por su capacidad de respuesta directa y su reducido tamaño.
El concepto de cremallera en el ámbito mecánico no es exclusivo del sector automotriz, pero su adaptación al sistema de dirección ha significado una mejora sustancial en términos de maniobrabilidad, control y confort de conducción. La precisión que ofrece este componente es fundamental tanto para la estabilidad del vehículo como para la seguridad de sus ocupantes.
Componentes principales del sistema piñón-cremallera
El sistema de dirección por piñón y cremallera se compone de varios elementos que actúan de manera sincronizada para garantizar el funcionamiento correcto del sistema. Los principales son:
- Volante de dirección: transmite el movimiento inicial generado por el conductor.
- Columna de dirección: conecta el volante con el piñón, permitiendo que el movimiento rotacional llegue al sistema mecánico.
- Piñón: engranaje circular que convierte el movimiento rotatorio del volante en movimiento lineal.
- Cremallera: barra dentada recta que se desplaza lateralmente al engranar con el piñón.
- Rótulas axiales y terminales: permiten la conexión entre la cremallera y las ruedas, transmitiendo el movimiento sin rigidez excesiva.
- Fuelles protectores: cubren los extremos de la cremallera, protegiéndolos del polvo, agua y otros contaminantes externos.
En sistemas con asistencia (hidráulica, eléctrica o electrohidráulica), pueden añadirse bombas, sensores y motores eléctricos que intervienen para reducir el esfuerzo necesario por parte del conductor. Estas tecnologías han ido incorporándose progresivamente con el fin de mejorar la experiencia de manejo, especialmente en condiciones de baja velocidad o estacionamiento.
Tipos de cremallera de dirección: mecánica, hidráulica, eléctrica y electrohidráulica
La evolución tecnológica ha dado lugar a diferentes tipos de cremalleras de dirección, cada una con particularidades específicas según el tipo de asistencia implementada:
Dirección mecánica
Es la forma más simple y directa del sistema piñón-cremallera. No cuenta con asistencia adicional, por lo que todo el esfuerzo lo realiza el conductor. Aunque ha quedado en desuso en la mayoría de los vehículos modernos, aún puede encontrarse en modelos antiguos o vehículos industriales ligeros.
Dirección asistida hidráulica
Emplea una bomba hidráulica impulsada por el motor del vehículo para generar presión de fluido, el cual asiste el movimiento de la cremallera. Esto reduce considerablemente el esfuerzo necesario para girar el volante. Sin embargo, este tipo de sistema implica un mayor consumo energético debido al funcionamiento constante de la bomba.
Dirección asistida eléctrica
Incorpora un motor eléctrico que asiste la rotación del piñón o directamente el eje de la dirección. Se trata de una solución más eficiente, ya que el sistema solo consume energía cuando se necesita asistencia. Además, permite una integración más sencilla con sistemas de conducción asistida y seguridad activa.
Dirección electrohidráulica
Combina elementos hidráulicos y eléctricos. En lugar de depender del motor del vehículo, utiliza una bomba hidráulica accionada por un motor eléctrico. Representa una solución intermedia en términos de eficiencia y rendimiento.
Funcionamiento general del sistema de dirección
El principio básico de funcionamiento del sistema piñón-cremallera parte del movimiento que el conductor genera al girar el volante. Este movimiento se transmite a través de la columna de dirección hasta el piñón, que engrana con la cremallera. A medida que el piñón gira, desplaza la cremallera linealmente hacia un lado u otro, lo que modifica la orientación de las ruedas delanteras.
En los sistemas con dirección asistida, sensores y actuadores intervienen para facilitar el giro del volante y adaptar la resistencia en función de la velocidad del vehículo o del ángulo de dirección. Por ejemplo, a velocidades bajas, el sistema ofrece mayor asistencia para maniobras en estacionamiento, mientras que a alta velocidad, la asistencia se reduce para ofrecer mayor estabilidad.
El diseño compacto y la respuesta inmediata del sistema piñón-cremallera lo convierten en una de las configuraciones más eficientes para el control de dirección, especialmente en vehículos de turismo y automóviles compactos.
Fallas comunes en la cremallera de dirección
Con el uso prolongado y las condiciones variables de conducción, la cremallera de dirección puede presentar diversas fallas mecánicas o hidráulicas que comprometen su funcionamiento. Entre las más frecuentes se encuentran:
- Desgaste de los dientes del piñón o la cremallera, lo que genera holgura en el sistema y pérdida de precisión en la dirección.
- Fugas de líquido hidráulico, particularmente en sistemas asistidos hidráulicamente, debido a fallos en los retenes o desgaste en los cilindros.
- Rotura o deterioro de los fuelles protectores, lo que permite la entrada de polvo, agua o suciedad que acelera el desgaste interno.
- Avería de sensores o actuadores en los sistemas eléctricos, lo que puede generar pérdida de asistencia o mensajes de error en el cuadro de instrumentos.
- Pérdida de alineación, que puede provocar desgaste irregular en los neumáticos y desvío del vehículo al circular en línea recta.
La detección temprana de estas fallas es clave para evitar daños mayores en otros componentes del sistema de dirección o en elementos asociados como la suspensión y los neumáticos.
MIRA TAMBIÉN: Motores Eléctricos: Tipos, Funcionamiento y Aplicaciones en la Movilidad Moderna
Síntomas de avería en la dirección asistida
La cremallera de dirección, especialmente en sistemas asistidos, manifiesta diversos síntomas cuando comienza a fallar. Algunos de los indicios más comunes que pueden alertar al conductor incluyen:
- Volante más duro de lo habitual, especialmente al girar en parado o a baja velocidad.
- Ruidos anómalos al girar el volante, como zumbidos, crujidos o golpeteos.
- Fugas de fluido bajo el motor o en la zona de la dirección.
- Retardo en la respuesta del volante, con sensación de que el vehículo no responde con precisión al giro.
- Testigo luminoso de fallo en la dirección asistida, en el caso de los sistemas eléctricos o electrohidráulicos.
Estos síntomas pueden agravarse si no se realiza una revisión mecánica oportuna, por lo que es fundamental llevar el vehículo a un taller especializado ante cualquiera de estas señales.
Causas más frecuentes de desgaste en el sistema de dirección
El desgaste prematuro de la cremallera de dirección puede obedecer a varios factores. Entre los más comunes se destacan:
- Condiciones extremas de manejo, como giros bruscos o maniobras forzadas en superficies irregulares.
- Falta de mantenimiento del sistema hidráulico, incluyendo la omisión en el cambio del fluido.
- Exposición continua a humedad, barro o polvo, que puede dañar los fuelles y permitir la entrada de contaminantes al sistema.
- Malas condiciones del pavimento, que transmiten vibraciones y golpes constantes a través de la suspensión.
- Carga excesiva del vehículo, que incrementa el esfuerzo requerido en el sistema de dirección.
El conocimiento de estas causas permite implementar medidas preventivas y extender la vida útil del sistema.
Diagnóstico y mantenimiento preventivo
El mantenimiento de la cremallera de dirección no requiere intervenciones frecuentes, pero sí revisiones periódicas que permitan detectar signos de desgaste o fallos incipientes. Las acciones más recomendables incluyen:
- Inspección visual de los fuelles para verificar su integridad.
- Control del nivel y estado del líquido hidráulico, en caso de sistemas con asistencia hidráulica.
- Revisión de los anclajes y fijaciones para descartar holguras o movimientos anormales.
- Chequeo del ángulo de dirección y la alineación, especialmente tras impactos o cambios de neumáticos.
En el caso de las cremalleras eléctricas, es esencial revisar el funcionamiento de sensores, motores y conexiones electrónicas. Un escaneo con herramienta de diagnóstico OBD puede revelar fallos en el sistema que no son visibles externamente.
Consideraciones técnicas en la sustitución o reparación
La decisión entre reparar o reemplazar una cremallera de dirección depende de la magnitud del daño y del tipo de sistema que incorpore el vehículo. En general, los criterios técnicos a tener en cuenta son:
- Grado de desgaste interno: Si los dientes están erosionados o la carcasa presenta juego excesivo, la sustitución suele ser necesaria.
- Disponibilidad de repuestos: En algunos modelos, la reparación puede implicar componentes difíciles de conseguir.
- Condición de las rótulas y terminales: Si también están dañadas, es recomendable sustituir el conjunto completo.
- Compatibilidad electrónica: En sistemas eléctricos, los módulos de control deben ser compatibles con la centralita del vehículo.
La intervención debe ser realizada por un taller especializado, ya que una instalación incorrecta puede generar desajustes importantes o poner en riesgo la seguridad del vehículo.
Impacto del sistema de dirección en la conducción moderna
El sistema de dirección representa un elemento clave en la experiencia de conducción y la seguridad vial. Gracias al avance tecnológico, los mecanismos actuales permiten un control más preciso del vehículo, mayor comodidad y una integración efectiva con sistemas de asistencia avanzada como el mantenimiento de carril, el estacionamiento automático o la dirección adaptativa.
Además, la tendencia hacia vehículos eléctricos ha acelerado la adopción de sistemas de dirección totalmente electrónicos, capaces de ofrecer mayor eficiencia energética y conectividad con sistemas de conducción autónoma. La evolución del sistema de dirección ya no responde únicamente a las necesidades del conductor, sino también a las demandas de digitalización, seguridad activa y sostenibilidad del parque automotor actual.
En este contexto, la cremallera de dirección sigue siendo un componente indispensable, cuya correcta elección, mantenimiento y reparación son factores determinantes en el rendimiento general del vehículo.
